Tugas Pendahuluan

​

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Gambar Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video Simulasi

6. Link Download

1. Kondisi [Kembali]

             Buatlah kondisi awal LED mati, lalu hidup berkedip dengan delay 1000 ms

2. Gambar Rangkaian Simulasi [Kembali]

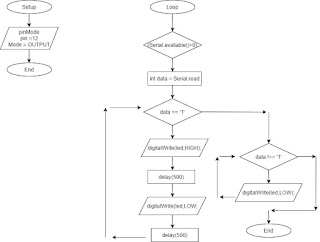

3. Flowchart [Kembali]

a. Master

b. Slave

4. Listing Program [Kembali]

 //MASTER
#define button 2
void setup()
{
pinMode(button,INPUT_PULLUP);
Serial.begin(9600);
}

void loop()
{
int nilai = digitalRead(button);
if(nilai == 0){
  Serial.print("1");
}
else{
  Serial.print("2");
}
delay(200);
}

//SLAVE
#define led 12
void setup()
{
pinMode(led,OUTPUT);
Serial.begin(9600);
}
void loop()
{
if(Serial.available()>0)
{
int data = Serial.read();
if(data=='1')
{
digitalWrite(led,HIGH);
delay(1000);
}
else
{
digitalWrite(led,LOW);
}
}
}

5. Video Simulasi [Kembali]

6. Link Download [Kembali]

       1. Video Simulasi
       2. Gambar Rangkaian

       3. File Rangkaian Proteus

       4. Listing Program
